Расходомеры

Для ручного или полуавтоматического заполнения различными веществами

Предлагаются расходомеры FLUX с качающимся диском (FMC), овальным ротором (FMO) или турбиной (FMT) для различных вариантов использования. В зависимости от модели и типоразмера расходомеры могут использоваться на бочковых насосах FLUX или стационарно, например, встроенными в трубопроводную обвязку.

Цифровой модуль с дисплеем FLUXTRONIC^® для расходомеров FMC и FMO обеспечивает максимально точное и безопасное заполнение и измерение расхода практически любых веществ. В автоматическом режиме предусмотрена возможность передачи сигналов в систему управления для регулирования различных технологических процессов.

Обзор расходомеров FLUX

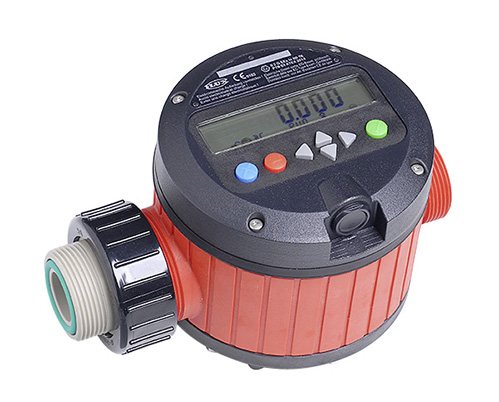

Расходомеры FMC/FMJ с качающимся диском:
Действие расходомеров FMC/FMJ основано на том, что поток жидкости, проходящий через измерительную камеру, приводит к качанию диска, которое преобразуется во вращательное движение. Электронный вычислительный модуль FLUXTRONIC^® рассчитывает залитый объем по количеству оборотов. Для максимальной точности измерения система всегда должна быть полностью заполнена жидкостью (система полных шлангов).

Расходомеры FMC/FMJ в основном используются с нашими бочковыми и контейнерными насосами серии 400
А также для стационарного использования в технологических системах
Расходомеры FMJ нужно использовать только тогда, когда пакетный режим не требуется
Подходят для работы с жидкостями малой вязкости
Также подходят для работы во взрывоопасных зонах
Для работы с жидкостями малой вязкости, такими как кислоты, щелочи, топливо (бензин, дизельное топливо), вода, масла, легковоспламеняющиеся среды, растворители, а также слегка загрязненные жидкости

Расходомеры FMO с овальным ротором:
Расходомеры FMO состоят из измерительной камеры с овальными роторами. Жидкость проходит через измерительную камеру и, таким образом, приводит в движение овальные роторы. Датчик REED подсчитывает количество оборотов и передает на внешний электронный вычислительный модуль FLUXTRONIC^®. При этом рассчитывается расход жидкости на основе предварительно заданной калибровочной постоянной, зависящей от среды.

Расходомеры FMO 101 и 102 подходят для работы с малым расходом
Расходомеры FMO 104 и 110 в основном используются с нашими бочковыми и контейнерными насосами, а также с эксцентриковыми винтовыми насосами.
Расходомеры FMO 140 и 150 в основном используются на крупных предприятиях.
Подходят для работы с чистыми, жидкими и высоковязкими средами
Также подходят для работы во взрывоопасных зонах
Одобрены FDA (Управление по контролю за лекарственными препаратами и пищевыми продуктами США)/для использования в пищевой промышленности
Для чистых и высоковязких жидкостей, таких как кислоты, щелочи, топливо (бензин, дизельное топливо), вода, масла, растворители, легковоспламеняющиеся среды, а также несамосмазывающиеся среды.

Расходомеры FMT, спроектированный по принципу турбинного колеса:
Турбинный расходомер FMT 120 PP оснащен турбинным колесом, свободно вращающимся в потоке жидкости. Среда, протекающая в расходомере, приводит во вращение турбинное колесо, при этом возникают электрические импульсы. Электронный вычислительный модуль измеряет и оценивает их. На ЖК-дисплее осуществляется оценка частичного и общего объема.

Расходомеры FMT в основном используются с нашими насосами JUNIORFLUX/COMBIFLUX
Недорогая альтернатива нашим расходомерам FMC/FMJ
Подходят для работы с чистыми жидкостями малой вязкости
Для нейтральных, невязких и негорючих жидкостей

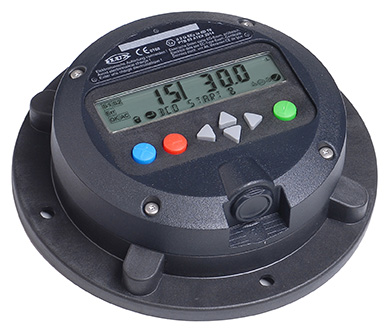

Электронный вычислительный модуль FLUXTRONIC^®

Электронный вычислительный модуль FLUXTRONIC^® для расходомеров FMC/FMJ и FMO обеспечивает максимально точные и безопасные процессы заполнения резервуаров и дозирования практически всех видов жидкостей. Доступны два режиме работы:

Обычный режим (ручное управление):
В обычном режиме осуществляется подсчет и отображение на дисплее всех входных импульсов. Клапаны не включаются. Данный режим работы подходит для обычного заполнения резервуаров. Кроме того, можно отобразить на дисплее общий объем. Для работы в обычном режиме наличие дополнительных устройств не требуется.
Автоматический режим (пакетный режим):
Автоматический режим подходит для автоматического заполнения резервуаров того же объема (который может быть предварительно установлен) одним нажатием кнопки.
Для работы в данном режиме требуются дополнительные устройства, такие как усилитель и (электромагнитные) клапаны.

Как и в обычном режиме, в автоматическом режиме можно отобразить общий объем на экране. Кроме того, встроенный счетчик циклов регистрирует и суммирует завершенные процессы заполнения.

Расходомеры FMC и FMO в составе полуавтоматических систем заправки

Flow meters FMC and FMO as part of semi-automatic filling systems

Полуавтоматические системы заправки FLUX позволяют быстро и безопасно дозировать заранее установленный объем одним нажатием кнопки. Они представляют собой экономичную альтернативу обычным автоматическим системам заправки и заправочным станциям. Комбинация насоса, двигателя, расходомера и дополнительных принадлежностей разработана для конкретного применения и также может быть настроена для использования во взрывоопасных зонах.

Чтобы настроить полуавтоматическую систему заправки, важно соблюдать правильную последовательность действий. cedure.

Технические характеристики:

Расход: от 0,04 л/мин.*
Расход: до 380 л/мин.*
Вязкость: до 500 000 мПа·с*
Рабочее давление: макс. 55 бар*
Материалы корпуса: S, PP, PVDF, Al, ETFE
Предлагаются сертифицированные исполнения*: взрывозащищенное (Ex)*, из серии FOOD*, FDA*

_{* в зависимости от модели и перекачиваемой среды}
