Aufgabenstellung:
Mit einer Dosiereinrichtung sollen – bei einer Mengenvoreinstellung – unterschiedlichste Öle in einen Extruder abgefüllt werden.

Anforderungen des Kunden:
- Dosiergenauigkeit: +/- 1 %
- Förderstrom: 60 l/min
- Förderdruck: 1 bar

Lösung:

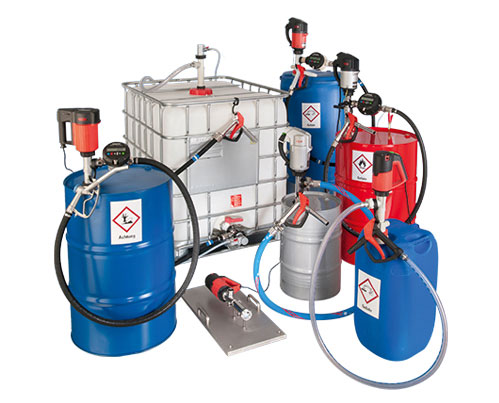

Fasspumpe F 430 S mit Gleitringdichtung
Kollektormotor F 457

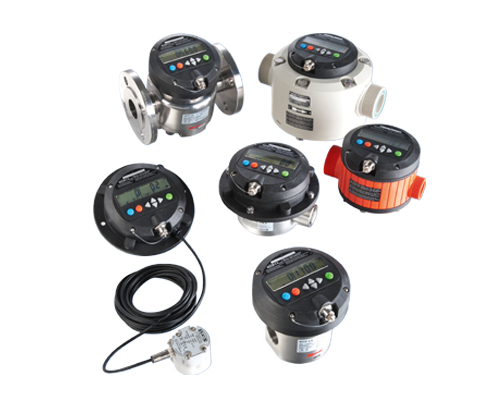

Durchflussmesser FMO 110
Schaltverstärker
Magnetventil
Schwimmerschaltung
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Aus Fasspumpe, Durchflussmesser und Auswerteelektronik FLUXTRONIC^® stellt FLUX ein individuell konfiguriertes Abfüllsystem zusammen, das für die spezifischen Anforderungen des Kunden die maßgeschneiderte Lösung bietet.

Nach Voreinstellung der gewünschten Menge wird die Fasspumpe F 430 S mit Gleitringdichtung im IBC per Knopfdruck-Impuls an der Auswerteelektronik FLUXTRONIC^® gestartet. Ist die eingestellte Menge erreicht, schaltet sich die Fasspumpe automatisch ab (Batch-Betrieb). Die Ein- und Ausschaltung erfolgt über den FLUX Schaltverstärker FSV 100.

Über dem IBC mit Dosiereinrichtung steht ein weiterer IBC. Sein Magnetventil öffnet sich über die Schwimmerschaltung, sobald ein Minimum-Niveau erreicht wird. So ist sichergestellt, dass der IBC mit der Dosiereinrichtung immer automatisch nachgefüllt wird. Weiterer Vorteil: Der IBC ist fest in das System integriert und muss nicht ausgetauscht werden.

Gerne nehmen wir nach Ihren Anforderungen die Konfigurierung eines Abfüllsystems vor.

Aufgabenstellung:
Aus IBCs soll Ameisensäure in Kleingebinde abgefüllt werden. Dies findet in der Vorproduktion der Herstellung von Spezialchemikalien für Abdichtungssysteme und Markierungswerkstoffe des Baubereichs statt.

Folgende Probleme waren zu lösen:
1. Entnahme lediglich geringer Mengen aus IBCs
2. Bei Entnahme über einen Kugelhahn tropfte Medium nach
3. Vor Ort kein Stromanschluss für eine netzbetriebene Fasspumpe

Lösung:
Fasspumpe COMBIFLUX FP 314
Akku-Motor FBM-B 3100
Schlauch mit Zapfpistole und Nachtropfverhinderer
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Ideal für die beschriebene Aufgabenstellung ist die kleine Fasspumpe COMBIFLUX FP 314 mit Akku-Motor, die auch für geringere Abfüllmengen hervorragend geeignet ist. Die COMBIFLUX wird einfach in den IBC gestellt  – und die Entnahme kann gestartet werden.

Der Akku-Motor FBM-B 3100 lässt sich über die Schnellspannkupplung problemlos vom Pumpenrohr abnehmen. So wird es möglich, in mehreren Behältern die „Pumpenrohre“ zu belassen und den Motor jeweils nur dort anzukuppeln, wo tatsächlich Medium entnommen werden soll. Eine Vorgehensweise, die besonders bei verschiedenen Medien sehr sinnvoll ist; denn die Zwischenreinigung entfällt.

Der Nachtropfverhinderer an der Zapfpistole des Pumpenschlauches unterbindet ein Nachtropfen des Mediums.

Aufgabenstellung:
Entkeimungsmittel sollen mit einer Zahnradpumpe sowie einem integrierten Durchflussmesser dosiert und in eine Entlüftungsanlage gefördert werden.

Anforderungen des Kunden:
- Dosiergenauigkeit:  +/- 10 ml
- Förderstrom:  5 l/h
- Anwendung mehrmals täglich

Lösung:
Durchflussmesser FMO 102
Auswerteelektronik FLUXTRONIC^®
Schaltverstärker
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Das Entkeimungsmittel wird mit einer Zahnradpumpe in die Entlüftungsanlage gefördert;
die Dosierung erfolgt mit dem FLUX Durchflussmesser FMO 102 und der Auswerteelektronik FLUXTRONIC^®.

Der Ovalradzähler FMO 102 empfiehlt sich hier als optimale Lösung; denn er ist in der Lage,
reine Medien – ob dünnflüssig oder hochviskos – sehr genau zu dosieren.

Die Auswerteelektronik FLUXTRONIC^® bietet zwei Betriebsarten:
1. Im sog. „Normalbetrieb“ zeigt sie das gerade durchlaufende Flüssigkeitsvolumen an.
2. Im „Automatikbetrieb (Batch-Betrieb)“ kann eine vorprogrammierte Flüssigkeitsmenge auf Knopfdruck abgerufen und halbautomatisch abgefüllt werden.

Aufgabenstellung:
Aus 200-l-Standardfässern oder IBCs sollen unterschiedlichste Mengen verschiedenster Lösungsmittel – u.a. auch brennbare Lösungsmittel – schnell entnommen und in diverse Behälter abgefüllt werden.

Lösung:
Fasspumpe FP 430 S Ex mit Gleitringdichtung
Kollektormotor F 460 Ex
oder: Fasspumpen-Set "für universelle Anwendungen"
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Für eine schnelle Entnahme von dünnflüssigen Medien – auch Lösungsmitteln – eignen sich unsere Fasspumpen ideal. Diese werden einfach in die abzufüllenden Flüssigkeiten platziert und sind anschließend sofort einsatzbereit.

Für den häufigen Mediumswechsel ist die Fasspumpe F/FP 430 S mit Gleitringdichtung am besten geeignet, da die Gleitringdichtung an der Welle das Eindringen von Medium in das Innenrohr verhindert. Durch die Konstruktion mit Gleitringdichtung lassen sich die Fasspumpen außerdem einfach und schnell demontieren sowie reinigen.

Speziell bei Lösungsmitteln müssen häufig Ex-Schutz-Vorschriften beachtet werden. Wir bieten hierfür entsprechend zertifizierte Fasspumpen mit Ex-Motoren an. Sehr nützlich sind dabei unsere Zapfpistolen, die am Schlauchende angebracht sind, sodass das Medium problemlos dosiert werden kann. Auch für Schlauch und Zapfpistole, die für die Entnahme brennbarer Lösungsmittel verwendet werden können, liegt selbstverständlich ein entsprechendes Ex-Schutz-Zertifikat vor.

Aufgabenstellung:
Aus kleinen Kanistern soll Schwefelsäure in Galvanikbädern nachdosiert werden. Der Kunde benötigte hierbei eine Pumpe für kleine Abfüllmengen. Da ein Stromanschluss nicht zur Verfügung steht, wird eine akkubetriebene Pumpe gesucht.

Lösung:
Fasspumpe COMBIFLUX FP 314
Akku-Motor FBM-B 3100
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Für kleinere Abfüllmengen und das Abfüllen aus Gebinden wie Kanistern eignen sich unsere kleinen Fasspumpen COMBIFLUX FP 314 ideal für diese Anwendungen. Die Verbindung zwischen Motor und Pumpe bildet eine Schnellspannkupplung, so kann der Motor einfach und schnell von der Pumpe abgenommen werden. Die COMBIFLUX zeichnet sich außerdem durch ein geringes Gesamtgewicht aus, wodurch bei einem Fasswechsel ein geringer Kraftaufwand benötigt wird.

Da im vorliegenden Fall keine elektrische Versorgung des Motors möglich war, konnten wir alternativ unseren Akku-Motor FBM-B 3100 einsetzen.

Der Mitarbeiter stellt die COMBIFLUX FP 314 mit Akku-Motor einfach in die entsprechenden Gebinde und kann anschließend mobil und schnell die Schwefelsäure in die verschiedenen Galvanikbäder dosieren.

Beispiel siehe bitte Prospekt „Produktübersicht“ auf Seite 8.

Aufgabenstellung:
Säuren und basische Reiniger sollen direkt in Verkaufsgebinde abgefüllt werden.

Lösung:
Fasspumpe F 425 S für 99,98% Fassentleerung
Bürstenloser Motor FBM 4000 Ex
Auswerteelektronik FLUXTRONIC^®
Schaltverstärker
Abfülleinheit FAE
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Bisher wurden die IBCs gekippt, um die Verkaufsgebinde per freiem Auslauf zu befüllen. Es blieben hierbei jedoch immer größere Mediumsreste in den Vorlagebehältern zurück – dies soll in Zukunft vermieden werden.

Der mengengenaue Inhalt der Verkaufsgebinde wurde über eine Waage ermittelt.

Inzwischen wird unser halbautomatisches Abfüllsystem bestehend aus Fasspumpe F 425 S, Durchflussmesser FMC, Auswerteelektronik FLUXTRONIC^®, Schaltverstärker und der Abfülleinheit FAE eingesetzt. Hierbei wird die genaue Abfüllmenge voreingestellt und kann per Knopfdruck abgefüllt werden. Ist die eingestellte Menge erreicht, schaltet die Fasspumpe automatisch ab. So können im Batch-Betrieb automatisch mehrmals hintereinander voreingestellte Mengen abgefüllt werden. Eine Waage ist nur noch zur stichprobenartigen Kontrolle notwendig.

Die Fasspumpe F 425 für eine 99,98% Fassentleerung hat eine eingebaute Rücklaufsperre, die bei Bedarf geschlossen werden kann. Ist das Fass entleert, kann die Pumpe herausgezogen werden, ohne dass Medium aus der Pumpe nachläuft. Mit der F 425 verbleiben weniger als 0,05 l Restmenge in einem 200-l Fass, also maximal 0,02 %. Ein „Nachkippen“ um die Behälter restlos zu entleeren, ist daher nicht mehr notwendig.

Aufgabenstellung:
Verschiedene frisch hergestellte, hochviskose Silikonpasten sollen aus Mischbehältern, die von oben nicht zugänglich sind, in 25-kg-Eimer abgefüllt werden.

Lösung:

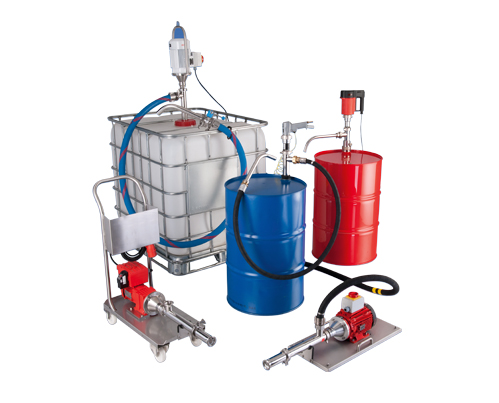

Exzenterschneckenpumpe F 550 S TR auf Konsole
Drehstrommotor mit Drehzahleinstellung
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Für niedrig- bis hochviskose Medien bringen unsere Exzenterschneckenpumpen F 550/F 560 hervorragende Voraussetzungen mit. Wenn Mischbehälter – wie im vorliegenden Fall – von oben nicht zugänglich sind, kommen unsere Bauarten F 560 TR zum Einsatz. Sie werden auf einer Konsole oder auf sonstigen Vorrichtungen neben dem Behälter platziert und zur Abfüllung am Bodenauslauf angeschlossen. Ein in den Behältern eingebauter Mischer hält die Silikonpasten in Bewegung, sodass sie der Pumpe noch gut zulaufen und – anders als bei sehr hochviskosen Medien – keine Zwangszuführung nötig ist.

Verwendet wurde ein Drehstrommotor mit einer variablen Drehzahleinstellung. Auf diese Weise lässt sich die Silikonpaste auch über sehr unterschiedliche Viskositätsbereiche hinweg besonders schonend fördern.

Aufgabenstellung:
Aus 200-l Fässern sollen Silikonöle mit einer Viskosität von 5.000 bis 10.000 mPas in 5-l Eimer abgefüllt werden.

Lösung:
Exzenterschneckenpumpe F 550 GS
Kollektormotor F 457
Für die Anwendung ausgelegtes Zubehör auf Anfrage

Anwendungsbeschreibung:
Exzenterschneckenpumpen der Baureihe F 550 für Industrieanwendungen eignen sich ideal zur Förderung von hochviskosen Medien wie Silikonölen. Die Exzenterschneckenpumpen arbeiten turbulenzarm, bei konstantem Druck und sorgen für eine schonende, pulsationsfreie Förderung.

Mit der Exzenterschneckenpumpe F 550 GS in Getriebeausführung wird bei Raumtemperatur eine Abfülleinrichtung versorgt. Anschließend werden die 5-l Eimer mit einer Bodenwaage abgefüllt, alternativ kann auch ein FLUX Durchflussmesser eingesetzt werden.

In Kombination mit der Auswerteelektronik FLUXTRONIC^® erfolgen die Abfüll- und Dosierprozesse nahezu aller Fluide mit maximaler Präzision und größtmöglicher Sicherheit.

Vor der Einführung der Exzenterschneckenpumpe F 550 GS mussten die Fässer zunächst immer auf ca. 80 °C erwärmt werden, da das Medium andernfalls nicht hätte gepumpt werden können. Durch den Einsatz der FLUX Exzenterschnecken-pumpe entfällt dieser zusätzliche Prozessschritt.

Als weiterer Vorteil ist die Exzenterschneckenpumpe F 550 GS leicht- und mobil einsetzbar sowie einfach und schnell zu demontieren.
